Der DigiSmoke ist ein kleines Gerät, das die Fernsteuerung von Nebelmaschienen über DMX512 ermöglicht. Wo bisher gerätespezifische Fernbedienungen waren, wird in Zukunft DigiSmoke arbeiten: Statt zu jedem Gerät ein eigenes Kabel zu verlegen und neben dem Lichtstellpult ein Chaos von Fernbedienungen zu verursachen, kann die Steuerung mit DigiSmoke über das DMX512-Kabel direkt aus dem Lichtstellpult erfolgen. Damit wird außerdem eine viel größere Flexibilität erreicht.

Der Anschluß an die Nebelmaschiene erfolgt über den eingebauten 3 poligen XLR-Stecker und ein geeignetes Kabel an Geräte mit 3 poliger XLR- oder Kaltgerätebuchse. Durch das eingebaute Netzgerät können auch solche Nebelmaschienen gesteuert werden, die keine Spannung für externe Fernsteuerungen zur Verfügung stellen.

Der DigiSmoke belegt einen einzigen DMX512-Kanal. Die Tabelle, mit der die Werte interpretiert werden, kann nach belieben geaendert werden. Die vorkonfigurierte Tabelle schaltet die Nebelmaschiene bei kleinen Kanalwerten (0-5%) aus und bei großen Werten (95-100%) permanent ein. Im Zwischenbereich erfolgt die Steuerung so, daß immer eine regelbare, konstante Nebelmenge im Raum bleibt.

Dies wird erreicht, indem die Nebelmaschiene periodisch ein- und ausgeschaltet wird. Die Ein- und Ausschaltzeiten werden dabei geeignet variiert um den gewünschten Effekt zu erziehlen. Bei Kanalwerten zwischen 5 und 26% beträgt die Einschaltzeit 2 Sekunden, während die Ausschaltzeit von 15 Sekunden bei einem Kanalwert von 5% bis auf 1 Sekunde bei 26% verringert wird. Bei Kanalwerten zwischen 26% und 50% beträgt die Einschaltzeit 4 Sekunden, zwischen 50% und 74% 6 Sekunden und zwischen 74% und 95% 8 Sekunden. Die Ausschaltzeit ist wird jedesmal von 15 Sekunden am unteren Rand des Bereiches auf 1Sekunden am oberen Rand verringert.

News:

Bilder:

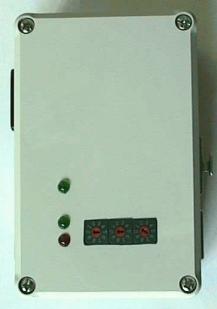

• Aufsicht auf den Prototypen: (Großformat (15kb))
